詳解日本TOWA料位開關的脈沖觸點信號電路接線注意事項
更新時間：2025-07-18 22:16:08 提交時間：2025-06-26 00:00:00 瀏覽次數：3
PRL-100系列阻旋式料位開關指示燈/脈沖觸點信號電路的接線方法如下：

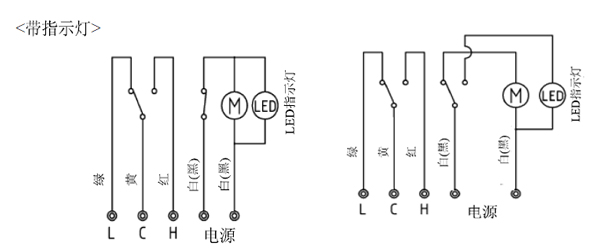

1、帶指示燈系列
-葉片旋轉，指示燈亮。（當葉片旋轉時，指示燈就被點亮）
-葉片停止旋轉。

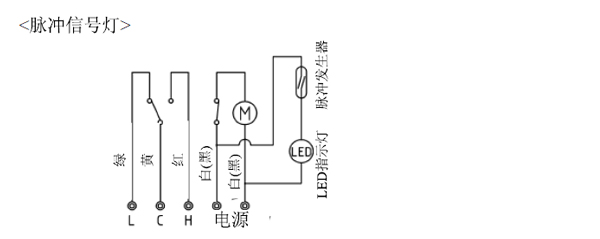

2、脈沖信號燈
葉片旋轉1分鐘/分為6個脈沖

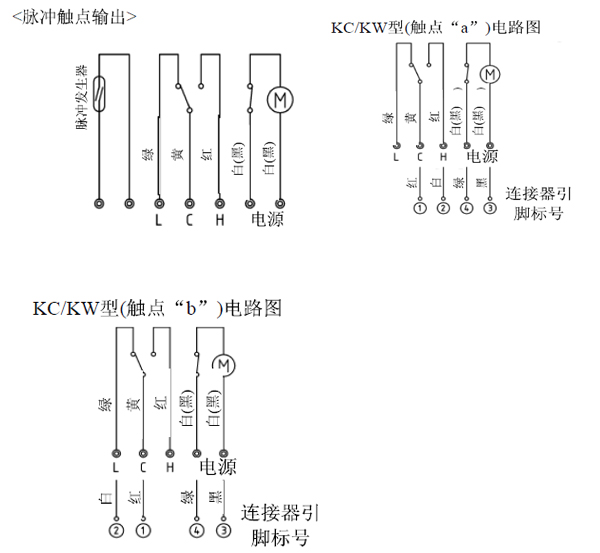

3、脈沖觸點輸出
葉片旋轉1轉/分，輸出6個脈沖，從內部機械機制的2P接線端子引線出來。
額定值
觸點最大容量：25W
最大開關電壓：1000V DC
最大開關電流：1A
4、帶連接器
室內（型號：PRL-100KC）
室外（型號：PRL-100KW）
觸點a和觸點b用于觸點輸出連接。請劃定觸點并且接線正確以便應用。在室外環境中所用的連接器是防水類型的。
詳解日本TOWA料位開關的脈沖觸點信號電路接線注意事項，日本東和，東和TOWA,日本TOWA
